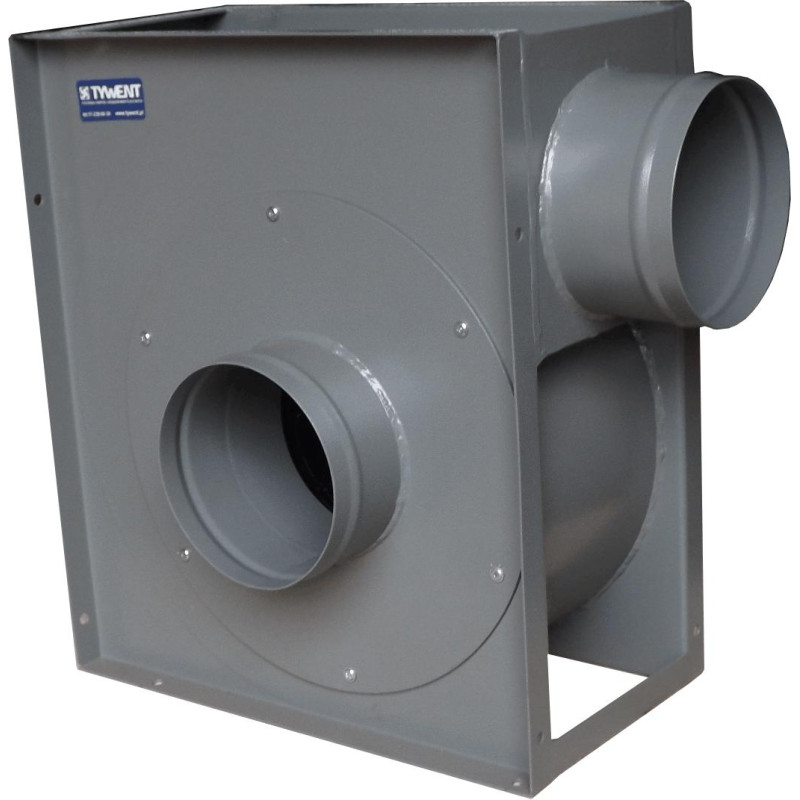

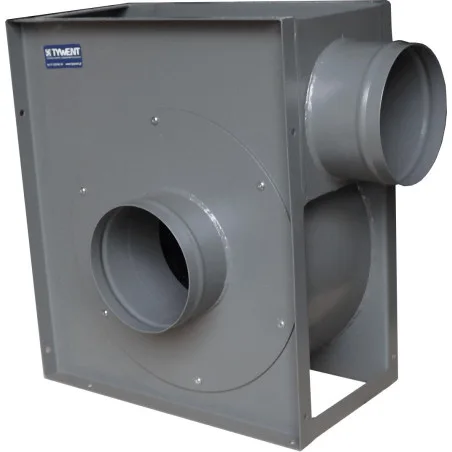

WENTYLATOR PROMIENIOWY COOK-20 3F

Zastosowanie

Wentylatory stanowiskowe są elementem instalacji wentylacyjnej w przemyśle i budownictwie. Wentylatory COOK zostały zaprojektowane z myślą o gastronomii. Najważniejszymi cechami tych urządzeń jest zastosowanie wirników promieniowych o podwyższonej odporności na zanieczyszczenia. Zastosowanie silników wysokoobrotowych, znacznie podnosi spręż dyspozycyjny. Konstrukcja umożliwia łatwy dostęp do wirnika w celu inspekcji oraz czyszczenia. No wlocie oraz wylocie z wentylatora zastosowano okrągłe przyłącza nyplowe dostosowane do montażu rur spiro. Dodatkowo stosowane silniki można regulować za pomocą falownika co umożliwia dostosowanie parametry do zapotrzebowania w szerokim zakresie wydajności. Wentylatory te przystosowane zostały do przetłaczania czynnika nie powodującego korozji o temperaturze od -15°C do + 60°C. Dopuszczalna temperatura otoczenia od -15°C do + 40°C.

Konstrukcja

Wentylatory promieniowe COOK o napędzie bezpośrednim przystosowane do montażu stacjonarnego w instalacjach wentylacyjnych o przekroju okrągłym. Wentylatory te charakteryzują się dużą wydajnością, odpornością na zanieczyszczenia oraz niskim poziomem hałasu oraz wysokim ciśnieniem dyspozycyjnym. Wentylatory wykonane zostały ze stali czarnej S235 zabezpieczone przed korozja poprzez malowanie proszkowe. Standardowo wykonujemy wentylatory w układzie obudowy LEWYM. Wirniki wentylatora wyważany dynamicznie w klasie G 6,3. Silniki elektryczny trójfazowy o stopniu ochrony IP i napięciach według własnej tabliczki znamionowej. Standardowo przystosowany do regulacji obrotów przemiennikiem częstotliwości. W osi wentylatora znajduje się silnik, który przymocowany jest do obudowy za pośrednictwem tarczy silnika. Taki sposób montażu pozwala na ławy dostęp do wirnika w celu inspekcji oraz czyszczenia. Wewnątrz obudowy na wale silnika zamocowany jest wirnik promieniowy który poprzez wlot zasysa czynnik. Wirnik obracając się wyrzuca czynnik a spirala kieruje go do wylotu z wentylatora. Wylot standardowo wykonany jest w postaci króćca nyplowego pod rurę spiro. Do obudowy na przeciwko silnika przymocowany jest wlot nyplowy pod rurę spiro za pomocą którego wentylator podłączany jest do instalacji wentylacyjnej. Wentylator ma kształt prostokąta i może być montowany w dowolnej pozycji. Na krawędziach obudowy znajdują się otwory montażowe, za pomocą których wentylator montowany jest do podłoża lub konstrukcji.

W przypadku wentylatorów wysokoobrotowych (2800 obr./min) zalecamy regulację częstotliwościową (SX, SXE).

Do zabezpieczenia wentylatorów proponujemy atestowane wyłączniki serwisowe [kliknij tutaj--->]
