Zastosowanie

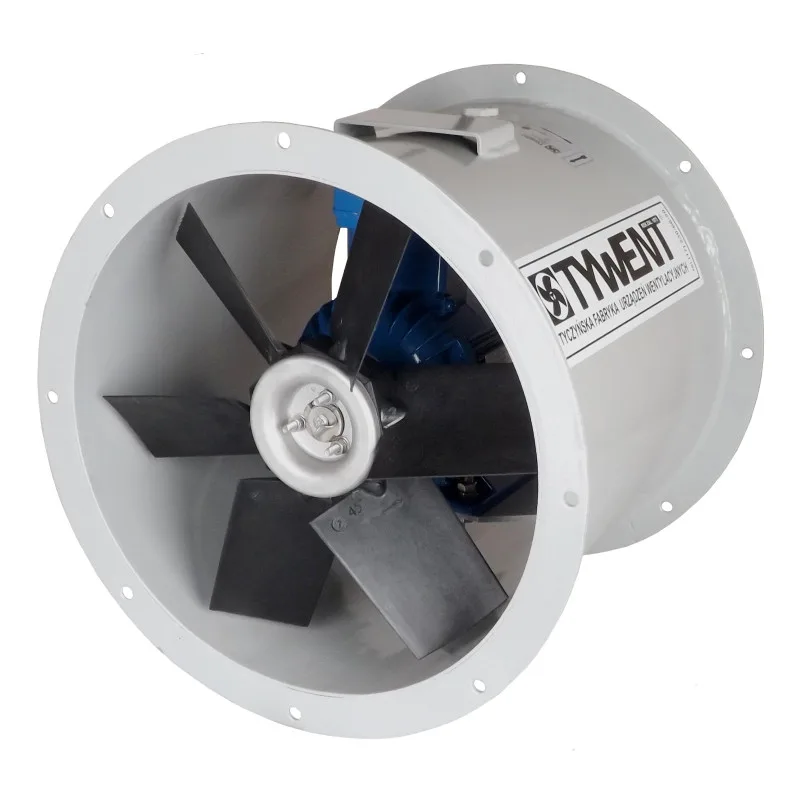

Osiowe, kanałowe wentylatory przeciwwybuchowe. Wentylatory służą do przetłaczania gazów, par lub pyłów wybuchowych.
Wentylatory produkowane w dwóch wersjach:
OFK EX– wentylatory do pracy w strefach Z1 (1) i Z2 (2) zagrożenia wybuchem gazów
Oznaczenie wentylatorów:
II 2G Ex h IIB T3 Gb
Klasa temperaturowa: od T1 do T3 (na specjalne zamówienie T4)
Temperatura otoczenia: do +40stC
Grupa wybuchowości: II (mieszaniny podgrupy IIA i IIB)
Wentylatory nieprzystosowane do regulacji obrotów. OFK EX 3G/3D – wentylatory do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów
Oznaczenie wentylatorów:
II 3G Ex h IIB+H2 T3 Gc
II 3D Ex h IIIB T120stC Dc
Klasa temperaturowa dla gazów: od T1 do T3
Maksymalna temp. powierzchni dla pyłów do 120stC
Temperatura otoczenia: do +40stC
Grupa wybuchowości dla gazów: IIA i IIB
Grupa wybuchowości dla pyłów: IIIB
Wentylatory przystosowane do regulacji obrotów atestowanym przemiennikiem częstotliwości.
W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny być podłączone do przekaźnika z certyfikatem EC:Przekaźnik Ex Na specjalne życzenie wykonujemy również wentylatory przeciwwybuchowe do strefy Z1 (1) przystosowane do regulacji obrotów przemiennikiem częstotliwości.
Oznaczenie strefy
Z1 - strefa w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy.
Z2 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale.
Z22 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.
Konstrukcja:
Obudowa - (OFK-250/OFK-500)stal malowana proszkowo farbą antystatyczną, (OFK-560) stal chromoniklowa malowana proszkowo farbą antystatyczną
Wirnik osiowy - (OFK-250/OFK-500) tworzywo sztuczne antystatyczne, (OFK-560) stal chromoniklowa malowana proszkowo farbą antystatyczną
Silnik elektryczny przeciwwybuchowy (trójfazowy).
W projektowaniu wyrobów uwzględniono wymagania :
DYREKTYWY – 98/37/WE - Bezpieczeństwa maszyn.
DYREKTYWY – 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.
Do zabezpieczenia wentylatorów proponujemy atestowane wyłączniki serwisowe [zobacz więcej]
