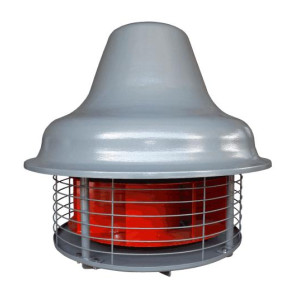

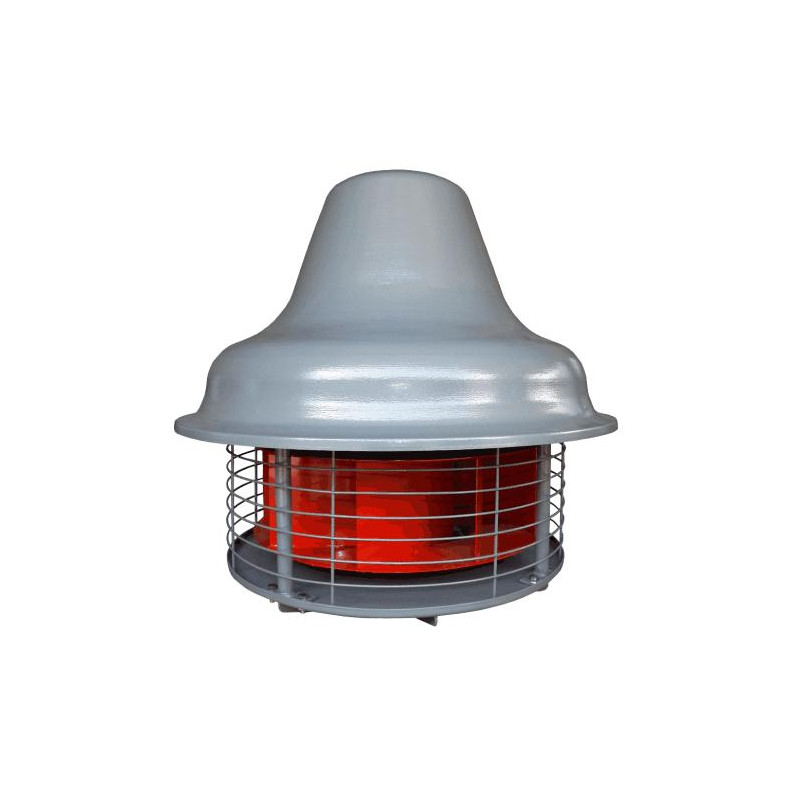

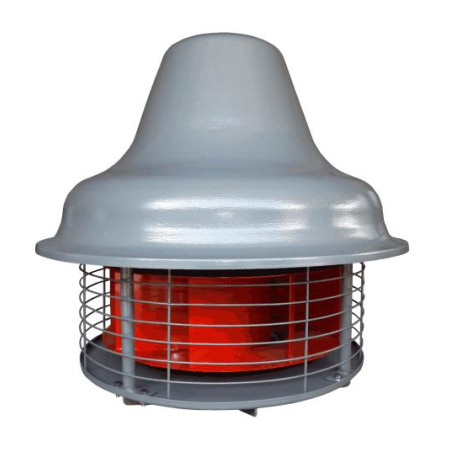

Wentylator PFD-315/4 HT 3F

Skrót najważniejszych parametrów tego modelu:

• • Wentylator przeznaczony do przetłaczania czynników wysokotemperaturowych
• • Obudowa i wirnik wykonane ze stali malowanej proszkowo metodą piecową odporny na zanieczyszczenia
• • Silnik wentylatora umieszczony w oddzielnej komorze, osłonięty daszkiem stalowym malowanym proszkowo
• • Przyłącz pod kanał wentylacyjny o średnicy 315mm
• • Temperatura czynnika do 150stC
• • Temperatura otoczenia do 40stC (na specjalne zamówienie możliwość wykonania do 100stC)
• • Wydajność maksymalna: 3640 m³/h
• • Ciśnienie maksymalne (spręż): 390 Pa
• • Energooszczędny silnik o mocy 370 W
• • Silnik 4-biegunowy (ok. 1400 obr/min)
• • Głośność: 67 dB(A) Im większa moc silnika i większe obroty tym głośniej
• • Solidna konstrukcja musi ważyć! Masa wentylatora to 36 kg

Wentylatory dachowe promieniowe PFD HT

Wysokowydajne wentylatory promieniowe zaprojektowane do niezawodnej i bezpiecznej pracy w najbardziej wymagających warunkach przemysłowych, gdzie występuje wysoka temperatura i zanieczyszczenie powietrza. Typoszereg PFD HT łączy solidną konstrukcję z wysoką sprawnością, stanowiąc kluczowy element wydajnych i bezpiecznych systemów wentylacyjnych. Przeznaczony do transportu powietrza, gazów i pary o temperaturze do 150stC. Jego solidna konstrukcja oraz odporność na warunki atmosferyczne sprawiają, że jest to idealne rozwiązanie do systemów wentylacji na obiektach, gdzie występuje wysoka temperatura i opary z procesów technologicznych. Przeznaczony jest do montażu bezpośrednio na dachu, co pozwala na oszczędność cennego miejsca wewnątrz budynku.

Główne cechy i korzyści

• Odporność na temperaturę: Bezpieczne przetłaczanie medium o temperaturze ciągłej do 150stC
• Wysoka wydajność: Zoptymalizowana konstrukcja wirnika i obudowy zapewnia maksymalny przepływ powietrza przy zadanym sprężu.
• Solidna konstrukcja: Spawana obudowa malowana proszkowo, gwarantuje odporność na uszkodzenia mechaniczne i łatwe czyszczenie.
• Niezawodny silnik: Silnik konstrukcji wzmocnionej z wysokotemperaturowym łożyskowaniem i zwiększoną szczelnością zapewnia długą i bezawaryjną pracę.
• Stabilna praca: Wirnik wyważany dynamicznie minimalizuje drgania i hałas.
• Podwyższone ciśnienie (spręż): Świetnie sprawdzą się do przetłaczania czynnika w dłuższych kanałach.

Zastosowanie

Wentylator PFD HT jest przeznaczony do systemów wentylacji wywiewnej w obiektach, gdzie występują obszary wysokotemperaturowe. Przykłady zastosowań:

• Odprowadzanie oparów okapów przemysłowych
• Wentylacja suszarni
• Systemy odciągów miejscowych w przemyśle
• Odciągi dymów i spalin
• Hamownie
• Kominy przemysłowe (do wspomagania ciągu spalin)
• Wyciągi miejscowe z palenisk (grille, wędzarnie)

Konstrukcja i Materiały

Wentylator został zbudowany z najwyższej jakości komponentów, aby sprostać rygorystycznym normom bezpieczeństwa i trwałości. Malowany proszkowo na kolor RAL 7005

• Obudowa: Spawana, wykonana z blachy stalowej
• Wirnik: Promieniowy, spawany z łopatkami wygiętymi przeciwnie do kierunku obrotu, wykonany z blachy stalowej.
• Kratka zabezpieczająca: Wykonana z grubego drutu zgrzewanego.
• Silnik: Trójfazowy (400V/50Hz), klatkowy, w wykonaniu wzmocnionym wysokotemperaturowym z wbudowanymi czujnikami ochrony termicznej.

Charakterystyka pracy

Wentylator promieniowy charakteryzuje się specyficzną geometrią wirnika z łopatkami zakrzywionymi w kierunku przeciwnym do obrotu, co umożliwia osiągnięcie wysokich ciśnień statycznych przy stosunkowo niskich prędkościach obrotowych. Powietrze jest zasysane osiowo przez wlot i następnie kierowane promieniowo na zewnątrz przez wirnik i wyrzucane poziomo wokół wentylatora. Ten typ wentylatora zapewnia stabilną charakterystykę pracy w szerokim zakresie wydajności, wykazując niewielką wrażliwość na zmiany oporów w instalacji, co czyni go idealnym rozwiązaniem w systemach wentylacyjnych wymagających niezawodnej i efektywnej pracy przy zmiennych warunkach eksploatacyjnych.

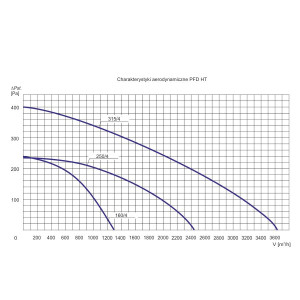

Wykres zależności sprężu dyspozycyjnego od wydajności wentylatora pozwala na precyzyjny dobór urządzenia do punktu pracy w projektowanej instalacji wentylacyjnej.Charakterystyka dostępna jest w karcie katalogowej oraz na górze strony w sekcji zdjęć produktu.
