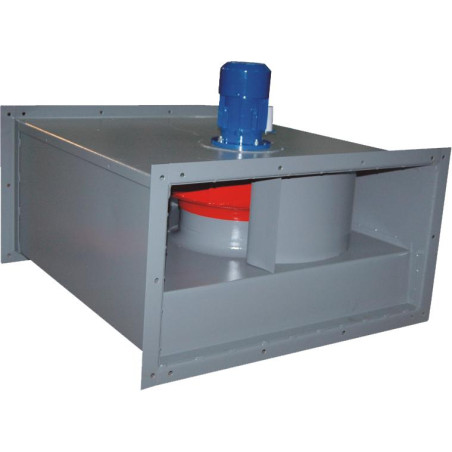

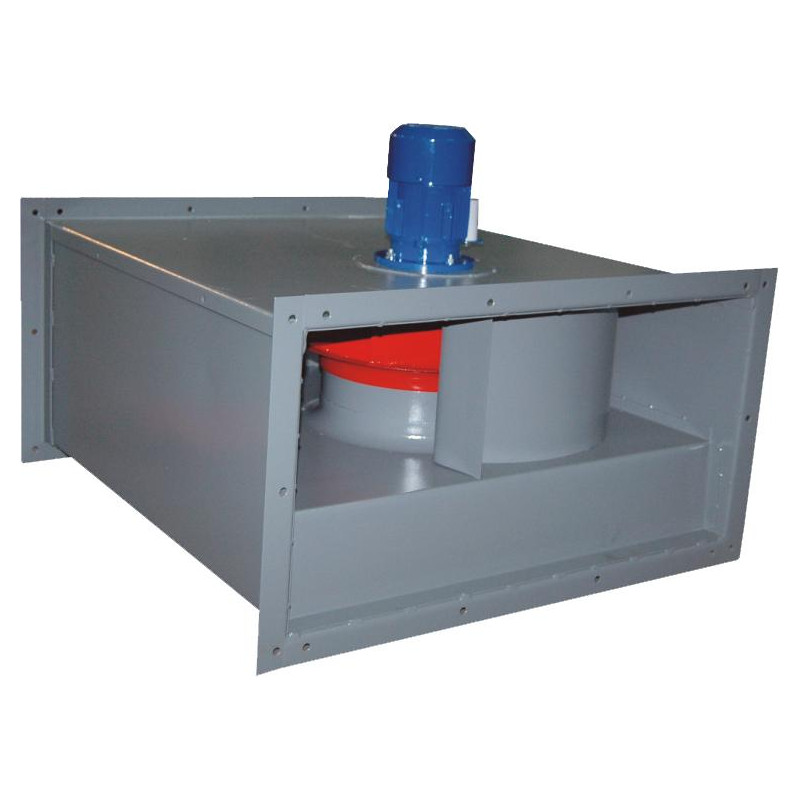

Wentylator PFK-355/4 HT 3F

Skrót najważniejszych parametrów tego modelu:

• • Wentylator przeznaczony do przetłaczania czynników wysokotemperaturowych
• • Obudowa i wirnik wykonane ze stali malowanej proszkowo metodą piecową odporny na zanieczyszczenia
• • Silnik wentylatora umieszczony w oddzielnej komorze
• • Obudowa na ramie prostokątnej ułatwiająca montaż do podłoża
• • Przyłącz pod kanał wentylacyjny o średnicy 355mm
• • Temperatura czynnika do 150stC
• • Temperatura otoczenia do 40stC (na specjalne zamówienie możliwość wykonania do 100stC)
• • Wydajność maksymalna: 5800 m³/h
• • Ciśnienie maksymalne (spręż): 620 Pa
• • Energooszczędny silnik o mocy 750 W
• • Silnik 4-biegunowy (ok. 1400 obr/min)
• • Głośność: 72 dB(A) Im większa moc silnika i większe obroty tym głośniej
• • Solidna konstrukcja musi ważyć! Masa wentylatora to 67 kg

Wentylatory boczno-kanałowe promieniowe PFK HT

Wysokowydajne wentylatory promieniowe zaprojektowane do niezawodnej i bezpiecznej pracy w najbardziej wymagających warunkach przemysłowych, gdzie występuje wysoka temperatura i zanieczyszczenie powietrza. Typoszereg PFK HT łączy solidną konstrukcję z wysoką sprawnością, stanowiąc kluczowy element wydajnych i bezpiecznych systemów wentylacyjnych. Przeznaczony do transportu powietrza, gazów i pary o temperaturze do 150stC. Jego solidna konstrukcja oraz odporność na warunki atmosferyczne sprawiają, że jest to idealne rozwiązanie do systemów wentylacji na obiektach, gdzie występuje wysoka temperatura i opary z procesów technologicznych. Przeznaczony jest do montażu na posadzkach betonowych i konstrukcjach stalowych. Standardowo wentylator w układzie obudowy LG90. Inne układy obudowy dostępne na zamówienie.

Główne cechy i korzyści

• Odporność na temperaturę: Bezpieczne przetłaczanie medium o temperaturze ciągłej do 150stC
• Wysoka wydajność: Zoptymalizowana konstrukcja wirnika i obudowy zapewnia maksymalny przepływ powietrza przy zadanym sprężu.
• Solidna konstrukcja: Spawana obudowa malowana proszkowo, gwarantuje odporność na uszkodzenia mechaniczne i łatwe czyszczenie.
• Niezawodny silnik: Silnik konstrukcji wzmocnionej z wysokotemperaturowym łożyskowaniem i zwiększoną szczelnością zapewnia długą i bezawaryjną pracę.
• Stabilna praca: Wirnik wyważany dynamicznie minimalizuje drgania i hałas.
• Podwyższone ciśnienie (spręż): Świetnie sprawdzą się do przetłaczania czynnika w dłuższych kanałach.

Zastosowanie

Wentylator PFK HT jest przeznaczony do systemów wentylacji wywiewnej w obiektach, gdzie występują obszary wysokotemperaturowe. Przykłady zastosowań:

• Odprowadzanie oparów okapów przemysłowych
• Wentylacja suszarni
• Systemy odciągów miejscowych w przemyśle
• Odciągi dymów i spalin
• Hamownie
• Kominy przemysłowe (do wspomagania ciągu spalin)
• Wyciągi miejscowe z palenisk (grille, wędzarnie)

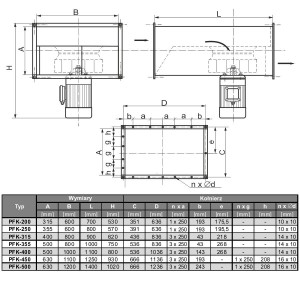

Najważniejsze wymiary montażowe

Projektujesz instalację i potrzebujesz dokładny szkic lub model 3D? Napisz do nas!

Typ	ØA[mm]	ØB[mm]	ØL[mm]	ØH[mm]	ØC[mm]	ØD[mm]	Øn x a[mm]	Øb[mm]	Øe[mm]	Øn x g[mm]	Øh[mm]	n x Ød (liczba otw. x śr. otw.) [szt x mm]
PFK-200/4 HT	315	600	700	530	351	636	1x250	193	175	-	-	10x10
PFK-250/4 HT	355	600	800	570	391	636	1x250	193	195,5	-	-	10x10
PFK-315/4 HT	400	800	900	620	436	836	3x250	43	218	-	-	14x10
PFK-355/4 HT	500	800	1000	750	536	836	3x250	43	268	-	-	14x10
PFK-400/4 HT	500	1000	1000	800	536	1036	3x250	143	268	-	-	14x10
PFK-500/4 HT	630	1200	1400	1020	666	1236	3x250	243	-	1x250	208	16x10

Konstrukcja i Materiały

Wentylator został zbudowany z najwyższej jakości komponentów, aby sprostać rygorystycznym normom bezpieczeństwa i trwałości. Malowany proszkowo na kolor RAL 7005

• Obudowa: Spawana, wykonana z blachy stalowej
• Wirnik: Promieniowy, spawany z łopatkami wygiętymi przeciwnie do kierunku obrotu, wykonany z blachy stalowej.
• Silnik: Trójfazowy (400V/50Hz), klatkowy, w wykonaniu wzmocnionym wysokotemperaturowym z wbudowanymi czujnikami ochrony termicznej.

Charakterystyka pracy

Wentylator promieniowy charakteryzuje się specyficzną geometrią wirnika z łopatkami zakrzywionymi w kierunku przeciwnym do obrotu, co umożliwia osiągnięcie wysokich ciśnień statycznych przy stosunkowo niskich prędkościach obrotowych. Powietrze jest zasysane osiowo przez wlot i następnie kierowane promieniowo na zewnątrz przez wirnik i wyrzucane poziomo wokół wentylatora. Ten typ wentylatora zapewnia stabilną charakterystykę pracy w szerokim zakresie wydajności, wykazując niewielką wrażliwość na zmiany oporów w instalacji, co czyni go idealnym rozwiązaniem w systemach wentylacyjnych wymagających niezawodnej i efektywnej pracy przy zmiennych warunkach eksploatacyjnych.

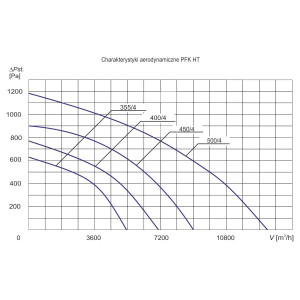

Wykres zależności sprężu dyspozycyjnego od wydajności wentylatora pozwala na precyzyjny dobór urządzenia do punktu pracy w projektowanej instalacji wentylacyjnej.Charakterystyka dostępna jest w karcie katalogowej oraz na górze strony w sekcji zdjęć produktu.

Wyposażenie Dodatkowe

Do wentylatora oferujemy szereg akcesoriów ułatwiających montaż i rozbudowę instalacji:

• • Króćce wylotowe
• • Ramy wibroizolacyjne
• • Tłumiki hałasu
• • Króćce elastyczne
• • Przepustnice regulacyjne i zwrotne do ręcznej i automatycznej kontroli przepływu
• • Wyłączniki silnikowe zabezpieczające wentylator przed przeciążeniem
• • Kanały i kształtki wentylacyjne

Zobacz pasujące akcesoria: Do tego produktu polecamy

Certyfikaty i normy

Produkt spełnia wymagania kluczowych dyrektyw i norm europejskich, co jest gwarancją jego jakości i bezpieczeństwa.

Gwarancja i serwis

Wszystkie nasze wentylatory objęte są standardową 24-miesięczną gwarancją producenta.
Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny w zakładzie produkcyjnym oraz dostęp do oryginalnych części zamiennych.

Potrzebujesz dłuszą gwarancję? Istnieje możliwość wydłużenia gwarancji nawet do 5 lat!

Warunkiem utrzymania gwarancji jest montaż i eksploatacja urządzenia zgodnie z instrukcją dołączoną do urządzenia (DTR) oraz stosowanie odpowiednich zabezpieczeń elektrycznych urządzenia (odpowiedni wyłącznik silnikowy)

Szczegółowe warunki instalacji, użytkowania i gwarancji można znaleźć w instrukcji.

Chcesz dowiedzieć się więcej? Napisz do nas!
