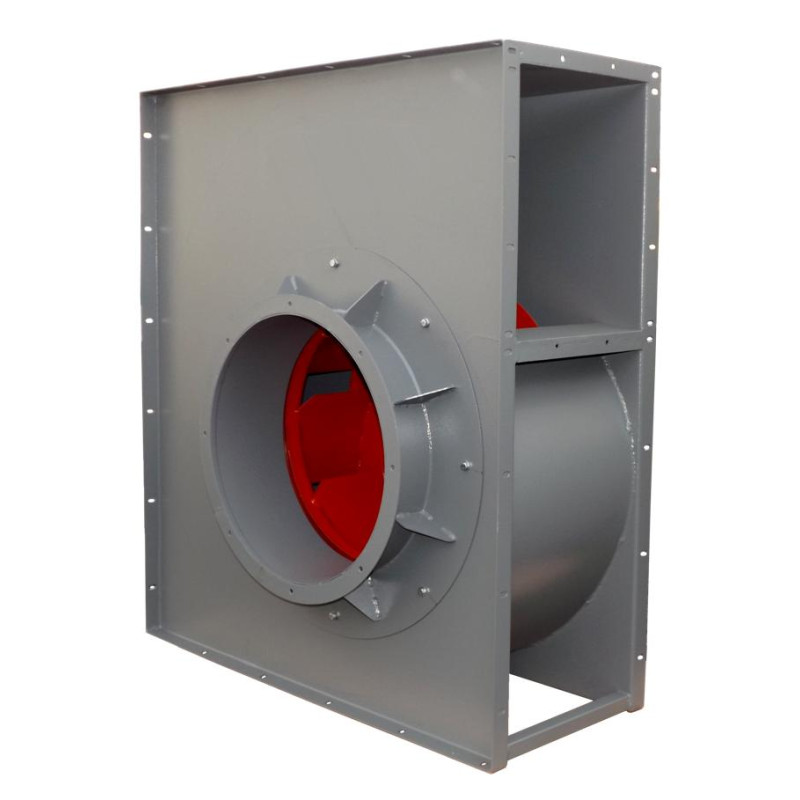

Wentylator PFPK-250/4 HT 3F

Skrót najważniejszych parametrów tego modelu:

• • Wentylator przeznaczony do przetłaczania czynników wysokotemperaturowych
• • Obudowa i wirnik wykonane ze stali malowanej proszkowo metodą piecową odporny na zanieczyszczenia
• • Silnik wentylatora umieszczony w oddzielnej komorze
• • Obudowa na ramie prostokątnej ułatwiająca montaż do podłoża
• • Przyłącz pod kanał wentylacyjny o średnicy 250mm
• • Temperatura czynnika do 150stC
• • Temperatura otoczenia do 40stC (na specjalne zamówienie możliwość wykonania do 100stC)
• • Wydajność maksymalna: 2160 m³/h
• • Ciśnienie maksymalne (spręż): 325 Pa
• • Energooszczędny silnik o mocy 250 W
• • Silnik 4-biegunowy (ok. 1400 obr/min)
• • Głośność: 60 dB(A) Im większa moc silnika i większe obroty tym głośniej
• • Solidna konstrukcja musi ważyć! Masa wentylatora to 36 kg

Wentylatory boczno-kanałowe promieniowe PFPK HT

Wysokowydajne wentylatory promieniowe zaprojektowane do niezawodnej i bezpiecznej pracy w najbardziej wymagających warunkach przemysłowych, gdzie występuje wysoka temperatura i zanieczyszczenie powietrza. Typoszereg PFPK HT łączy solidną konstrukcję z wysoką sprawnością, stanowiąc kluczowy element wydajnych i bezpiecznych systemów wentylacyjnych. Przeznaczony do transportu powietrza, gazów i pary o temperaturze do 150stC. Jego solidna konstrukcja oraz odporność na warunki atmosferyczne sprawiają, że jest to idealne rozwiązanie do systemów wentylacji na obiektach, gdzie występuje wysoka temperatura i opary z procesów technologicznych. Przeznaczony jest do montażu na posadzkach betonowych i konstrukcjach stalowych. Standardowo wentylator w układzie obudowy LG90. Inne układy obudowy dostępne na zamówienie.

Główne cechy i korzyści

• Odporność na temperaturę: Bezpieczne przetłaczanie medium o temperaturze ciągłej do 150stC
• Wysoka wydajność: Zoptymalizowana konstrukcja wirnika i obudowy zapewnia maksymalny przepływ powietrza przy zadanym sprężu.
• Solidna konstrukcja: Spawana obudowa malowana proszkowo, gwarantuje odporność na uszkodzenia mechaniczne i łatwe czyszczenie.
• Niezawodny silnik: Silnik konstrukcji wzmocnionej z wysokotemperaturowym łożyskowaniem i zwiększoną szczelnością zapewnia długą i bezawaryjną pracę.
• Stabilna praca: Wirnik wyważany dynamicznie minimalizuje drgania i hałas.
• Podwyższone ciśnienie (spręż): Świetnie sprawdzą się do przetłaczania czynnika w dłuższych kanałach.

Zastosowanie

Wentylator PFPK HT jest przeznaczony do systemów wentylacji wywiewnej w obiektach, gdzie występują obszary wysokotemperaturowe. Przykłady zastosowań:

• Odprowadzanie oparów okapów przemysłowych
• Wentylacja suszarni
• Systemy odciągów miejscowych w przemyśle
• Odciągi dymów i spalin
• Hamownie
• Kominy przemysłowe (do wspomagania ciągu spalin)
• Wyciągi miejscowe z palenisk (grille, wędzarnie)

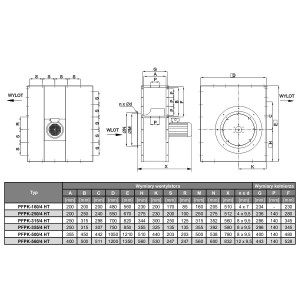

Najważniejsze wymiary montażowe

Projektujesz instalację i potrzebujesz dokładny szkic lub model 3D? Napisz do nas!

Typ	ØA[mm]	ØB[mm]	ØC[mm]	ØD[mm]	ØE[mm]	ØH[mm]	ØK[mm]	ØS[mm]	ØR[mm]	ØM[mm]	ØN[mm]	ØX[mm]	ØG[mm]	ØP[mm]	ØF[mm]	n x Ød (liczba otw. x śr. otw.) [szt x mm]
PFPK-160/4 HT	200	200	200	480	560	230	200	170	85	160	205	510	234	-	230	4x7
PFPK-250/4 HT	200	250	240	550	670	275	230	200	100	250	275	512	236	140	280	4x9,5
PFPK-315/4 HT	250	315	298	700	820	3440	300	250	125	315	352	560	286	140	345	8x9,5
PFPK-355/4 HT	250	315	307	750	850	355	325	135	135	355	392	580	296	140	345	8x9,5
PFPK-500/4 HT	355	450	442	1050	1210	510	440	203	203	500	538	780	400	140	480	8x9,5
PFPK-560/4 HT	400	500	511	1200	1350	560	530	247	247	560	600	832	443	140	528	12x9,5

Konstrukcja i Materiały

Wentylator został zbudowany z najwyższej jakości komponentów, aby sprostać rygorystycznym normom bezpieczeństwa i trwałości. Malowany proszkowo na kolor RAL 7005

• Obudowa: Spawana, wykonana z blachy stalowej
