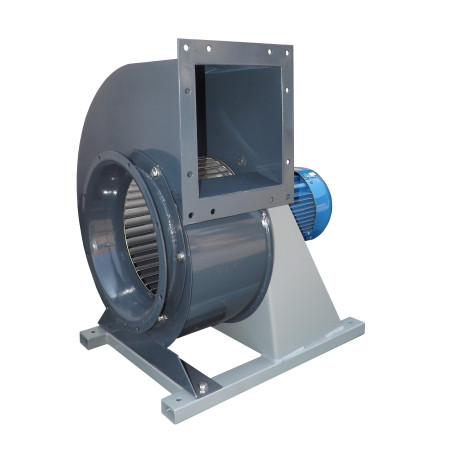

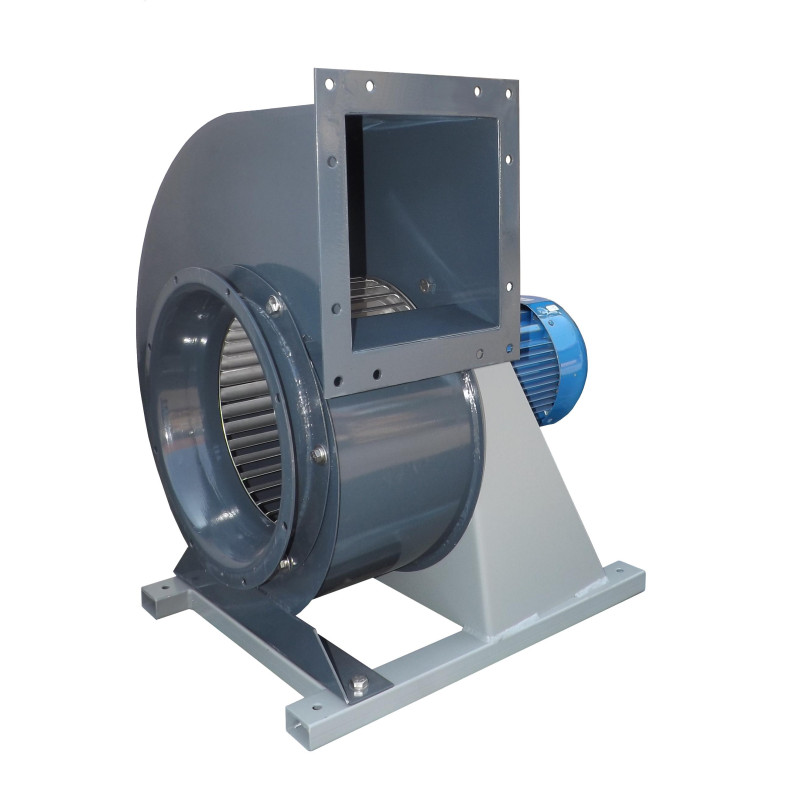

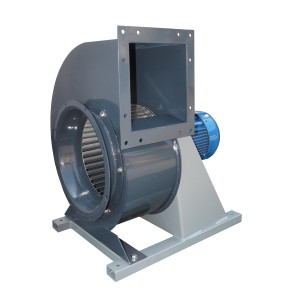

WENTYLATOR BĘBNOWY PRZECIWWYBUCHOWY WBE-16 M

Zastosowanie
Wentylatory stanowiskowe przeciwwybuchowe. Wentylatory służą do przetłaczania gazów, par lub pyłów wybuchowych.

Wentylatory produkowane w dwóch wersjach:

WBE – wentylatory do pracy w strefach Z1 (1) i Z2 (2) zagrożenia wybuchem gazów

Oznaczenie wentylatorów:

Klasa temperaturowa: od T1 do T3 (na specjalne zamówienie T4)
Temperatura otoczenia: do +40stC
Grupa wybuchowości: II (mieszaniny podgrupy IIA i IIB)
Wentylatory nieprzystosowane do regulacji obrotów.


WBE 3G/3D – wentylatory do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów

Oznaczenie wentylatorów:

Klasa temperaturowa dla gazów: od T1 do T3
Maksymalna temp. powierzchni dla pyłów do 120stC
Temperatura otoczenia: do +40stC
Grupa wybuchowości dla gazów: IIA i IIB
Grupa wybuchowości dla pyłów: IIIB

Wentylatory przystosowane do regulacji obrotów atestowanym przemiennikiem częstotliwości.
W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny być podłączone do przekaźnika z certyfikatem EC:

Przekaźnik Ex

Na specjalne życzenie wykonujemy również wentylatory przeciwwybuchowe do strefy Z1 (1) przystosowane do regulacji obrotów przemiennikiem częstotliwości.

Oznaczenie strefy
Z1 - strefa w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy.
Z2 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale.
Z22 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.

Konstrukcja:
Obudowa - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną
Wirnik bębnowy - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną
Silnik elektryczny przeciwwybuchowy (trójfazowy).

Standardowo produkujemy wentylatory w układzie obudowy L2. Inne układy obudowy dostępne za dopłatą +20% ceny wentylatora.Kliknij tutaj --->

W projektowaniu wyrobów uwzględniono wymagania :
DYREKTYWY – 98/37/WE - Bezpieczeństwa maszyn.
DYREKTYWY – 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.

Do zabezpieczenia wentylatorów proponujemy atestowane wyłączniki serwisowe [zobacz więcej]
