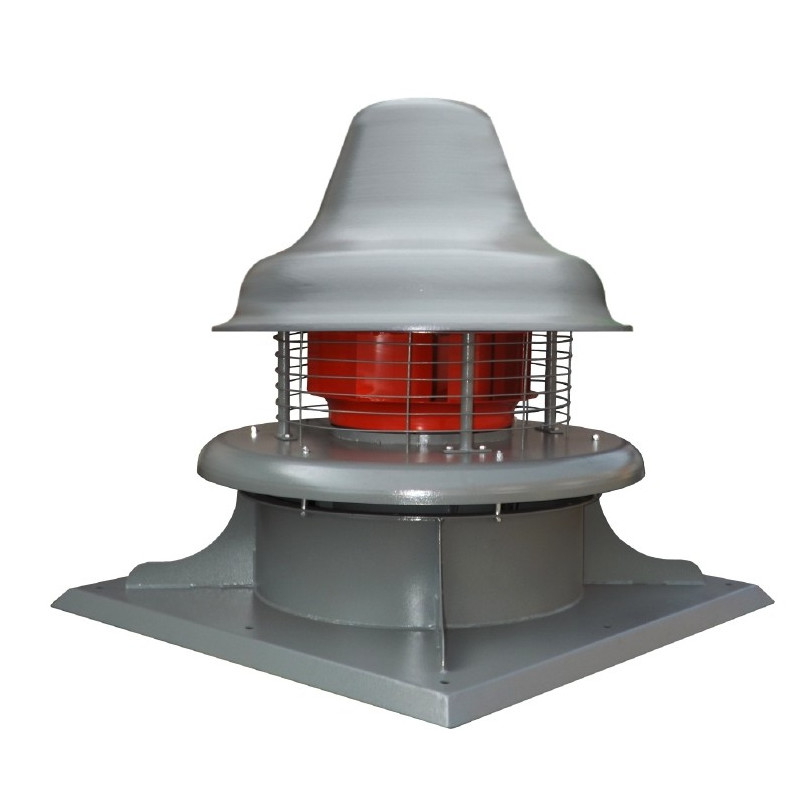

WYWIETRZAK ZINTEGROWANY WZD-250/400 3F

Zastosowanie
Dachowe wentylatory przeciwwybuchowe spełniające dyrektywy ATEX z poziomym wyrzutem powietrza.W zależności od wykonania służące do przetłaczania gazów, par lub pyłów wybuchowych.

Wentylatory wykonujemy do strefy 2 i 22(3G/3D)

Oznaczenie wentylatorów:

II 3G Ex h IIB+H2 T3 Gc

II 3D Ex h IIIC T120stC Dc


Klasa temperaturowa dla gazów: od T1 do T3
Maksymalna temp. powierzchni dla pyłów do 120stC
Temperatura otoczenia: do +40stC
Grupa wybuchowości dla gazów: IIA i IIB
Grupa wybuchowości dla pyłów: IIIB

Wentylatory przystosowane do regulacji obrotów atestowanym przemiennikiem częstotliwości.
W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny być podłączone do przekaźnika z certyfikatem EC:Przekaźnik Ex

Oznaczenie strefy
Z22 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpieniawybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.

Konstrukcja

Obudowa - stal malowana proszkowo farbą antystatyczną.
Kopuła (osłona silnika) - stal malowana proszkowo.
Wirnik promieniowy - stal malowana proszkowo farbą antystatyczną.
Silnik - elektryczny przeciwwybuchowy, przystosowany do regulacji obrotów.

UWAGA!!
Wszystkie wentylatory muszą być zabezpieczone wyłącznikiem silnikowym
przed przeciążeniem.

Do zabezpieczenia wentylatorów proponujemy atestowane wyłączniki serwisowe
